5.5 計測 – mixpaceサポートデスク

表示した3Dモデルの距離を計測できる機能です。以下の三種類があります。

計測機能への切り替え

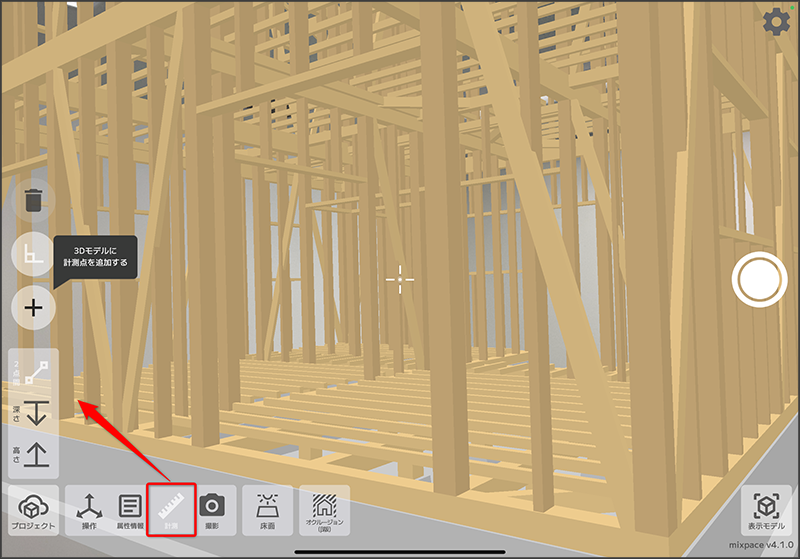

	3Dモデルを表示し、画面下 [ 計測 ] をタップすると「2点間計測」「深さ」「高さ」それぞれの計測機能を選択できるようになります。

2点間計測 3Dモデル内の2点間を計測する機能です。

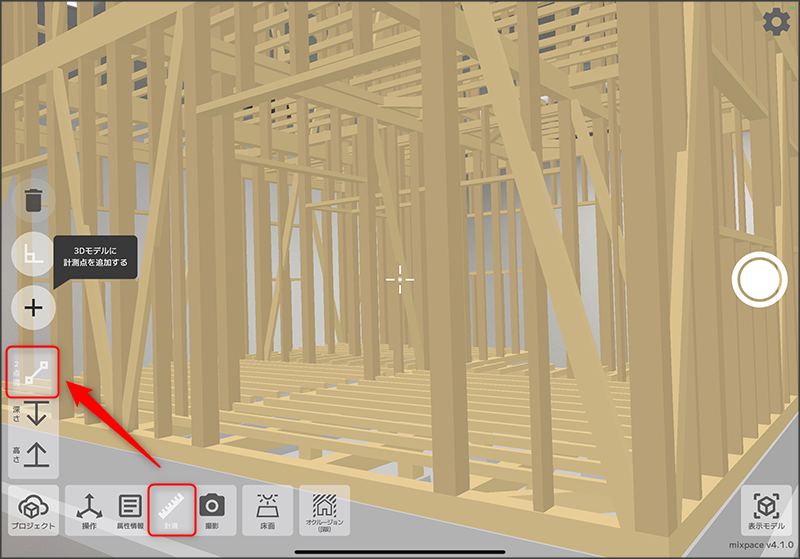

	1. 画面左の[2点間] をタップします。

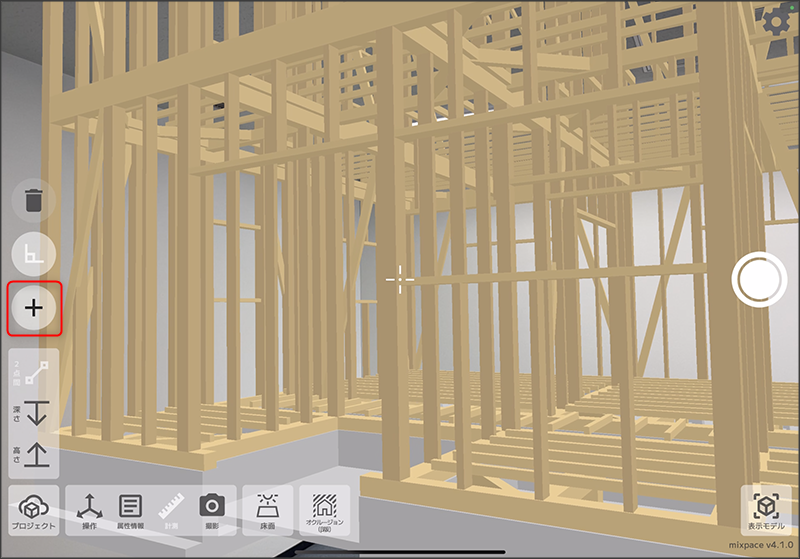

	2. 画面中央のポインター [+] を3Dモデルに重ね、計測の始点に合わせたら画面左の[+] をタップします。 ※ポインターが3Dモデルに当たっていない間は[+] がタップできません。

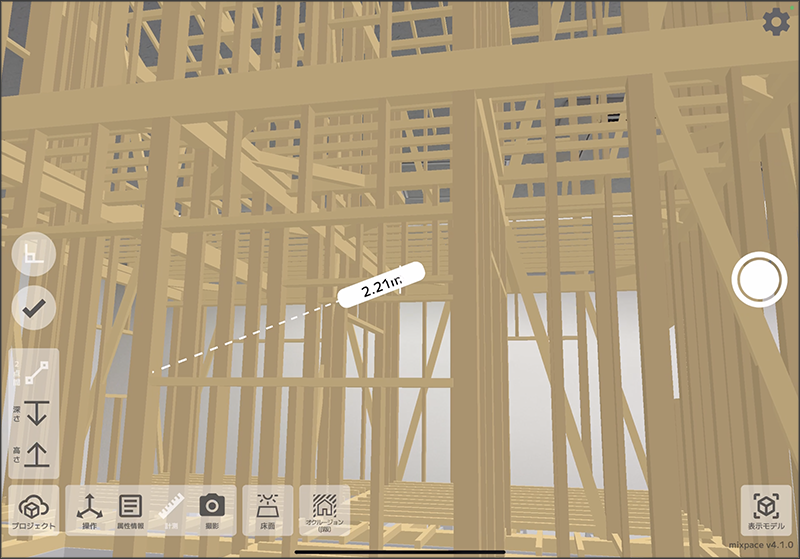

	3. 始点からポイントした箇所までが破線で表示され、距離が表示されます。

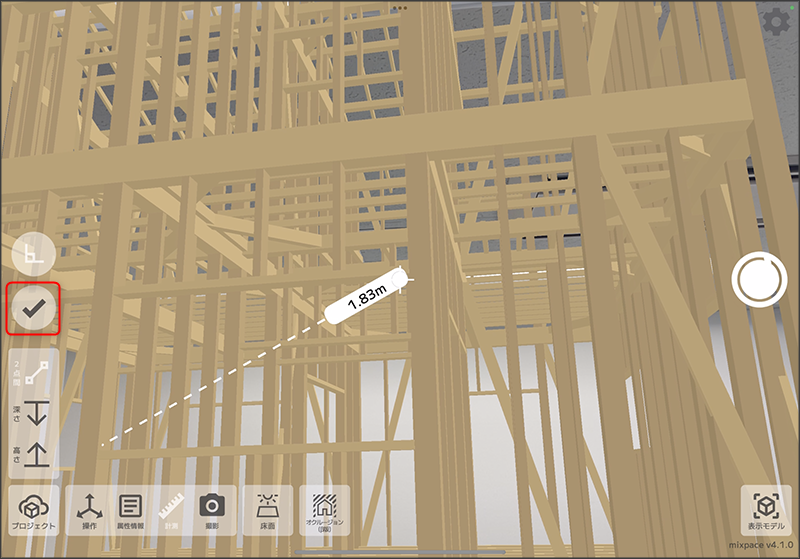

	4. 画面中央のポインター [+] を3Dモデルに重ね、計測の終点に合わせたら画面左の[✓] をタップし確定します。

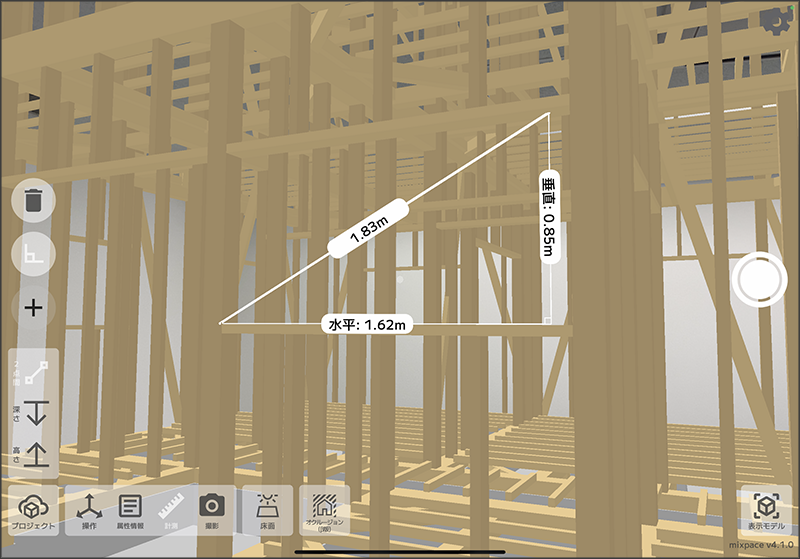

	5. 始点と終点までの直線距離と、水平・垂直距離が表示されます。（表示される値はメートル(m)単位、小数点第二位までです。）

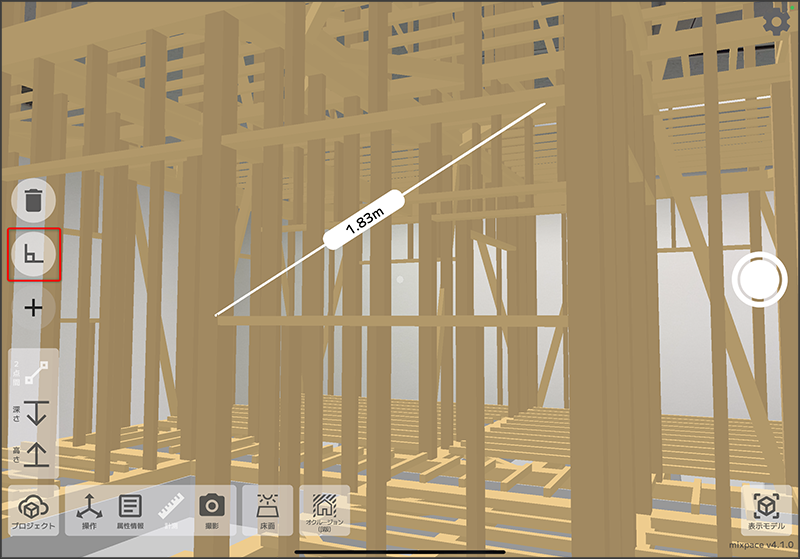

	6. 画面左の [] （直角マーク）をタップすると水平・垂直距離が非表示になります。オフの状態から計測を始めることも可能です。

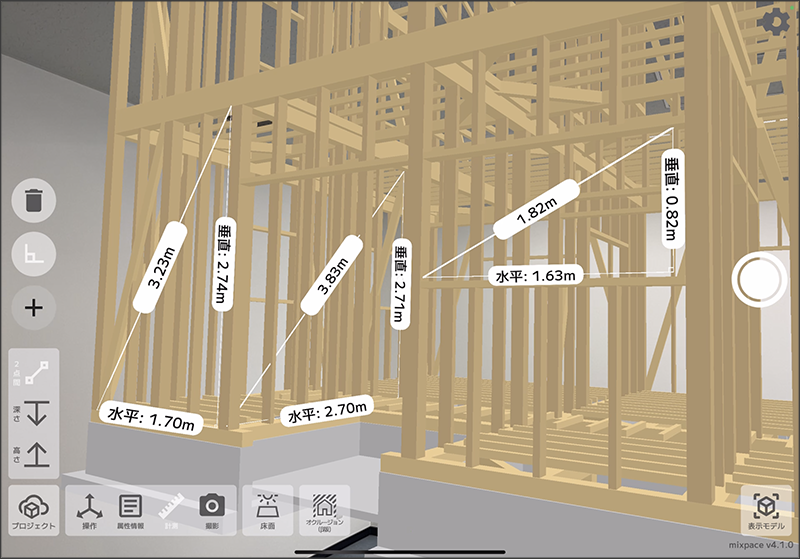

	7. 連続で複数計測することが可能です。

深さ計測地面よりも下に埋設している3Dモデルの地面からの深さを計測できる機能です。

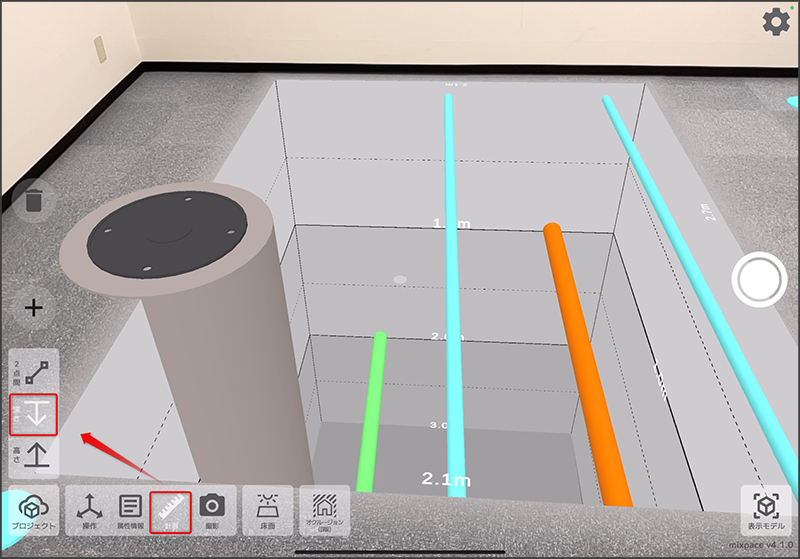

	1. 画面左の [ 深さ ] をタップします。

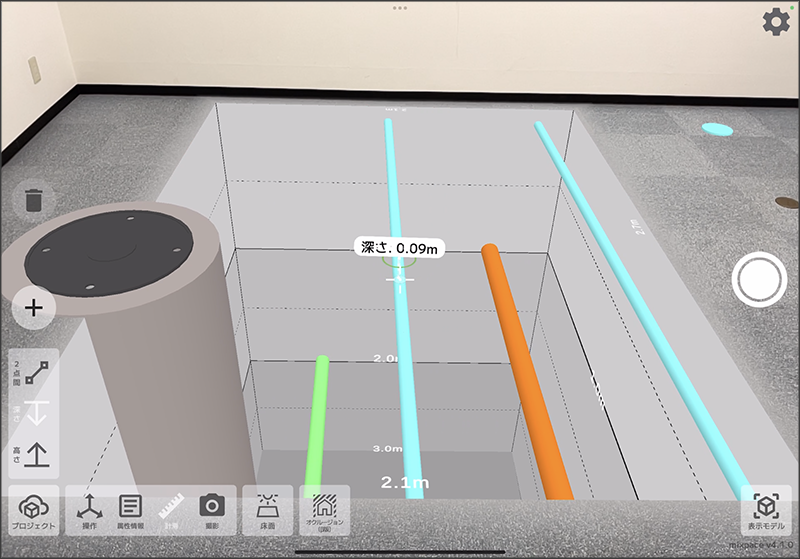

	2. 画面中央のポインター [+] を3Dモデルに重ねると、直上の床面からポイントした箇所までが破線で表示され、深さ距離が表示されます。

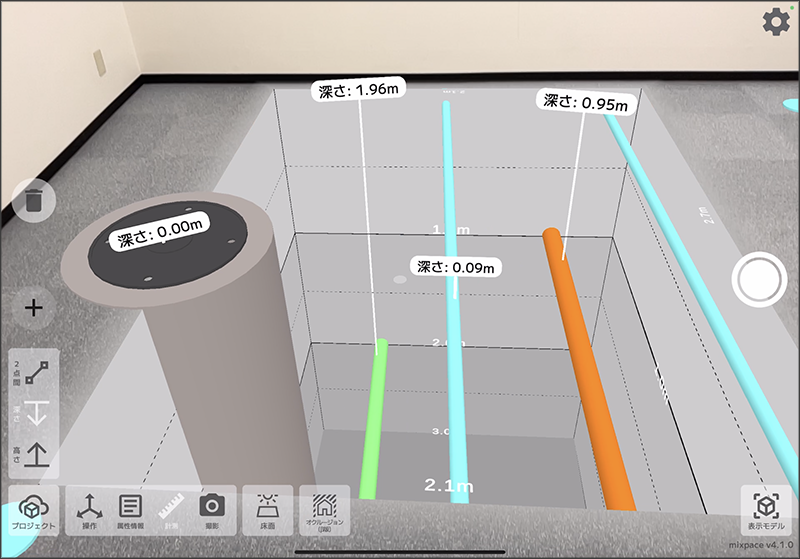

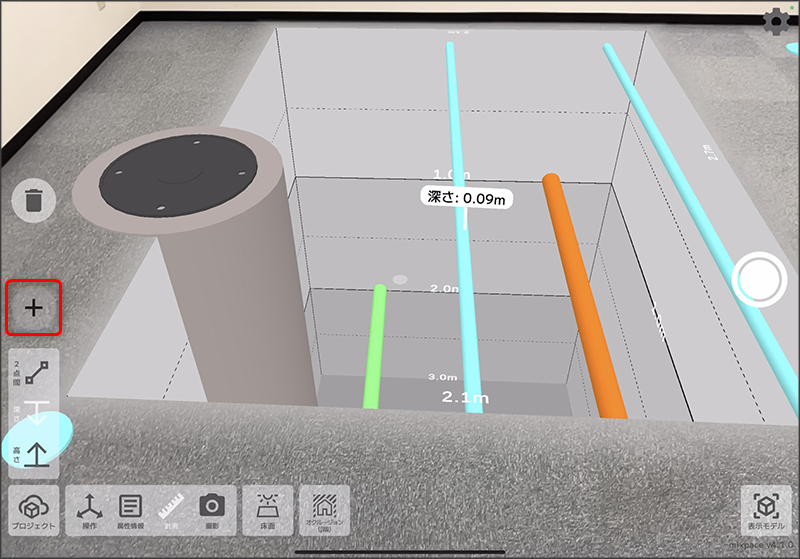

	3. 画面左の[+] をタップし確定すると、深さ距離が直上の床面付近に表示されます。 ※ポインターが3Dモデルに当たっていない間は[+] がタップできません。 ※仮想穴を表示している場合は仮想穴内部に表示されている埋設物のみ計測出来ます。
	4. 連続で複数計測することが可能です。

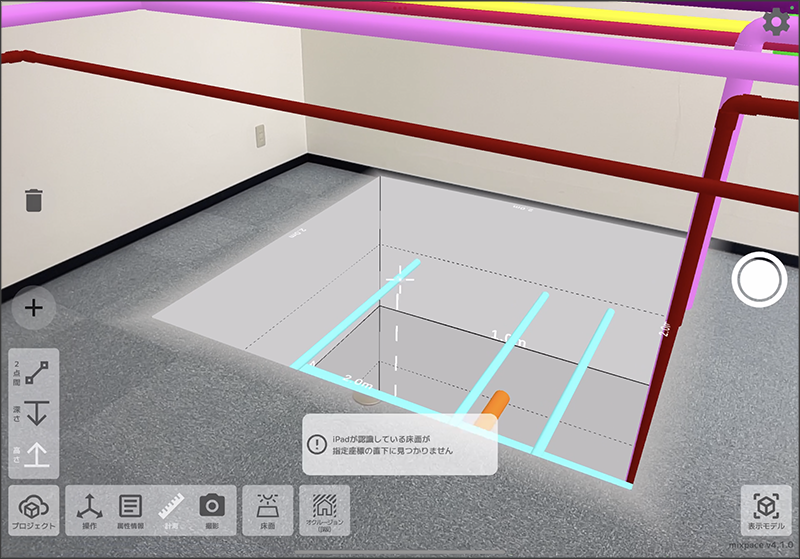

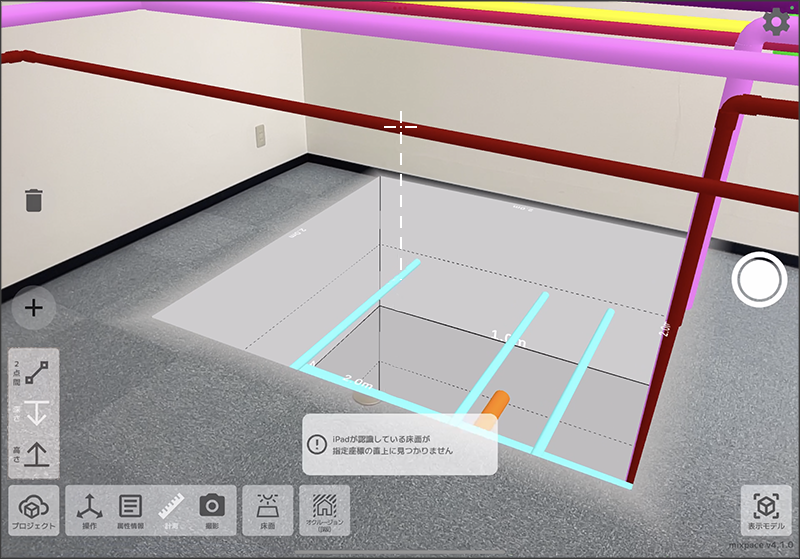

	※以下の場合、「iPadが認識している床面が指定座標の直上に見つかりません」とエラーが表示され、計測が出来ません。・3Dモデルが床面より上にある・iPadが床面を認識できていない

高さ計測地面よりも上に配置した3Dモデルの地面からの高さを計測できる機能です。

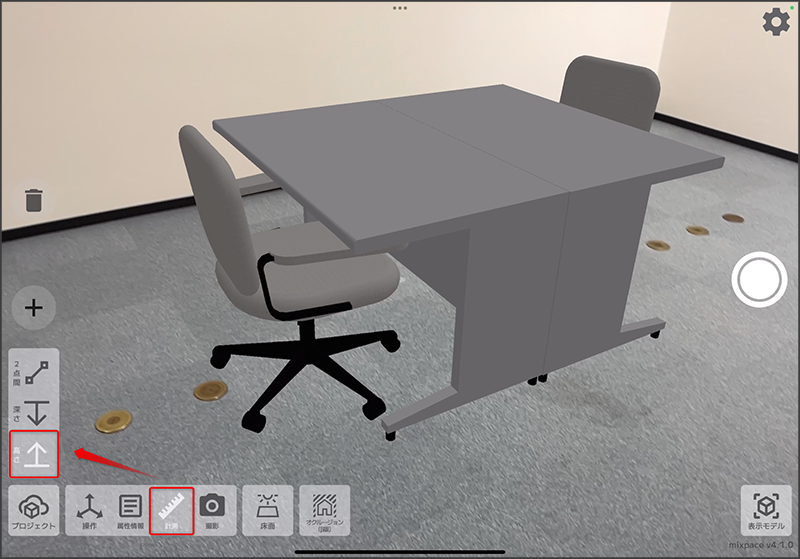

	1. 画面左の [ 高さ ] をタップします。

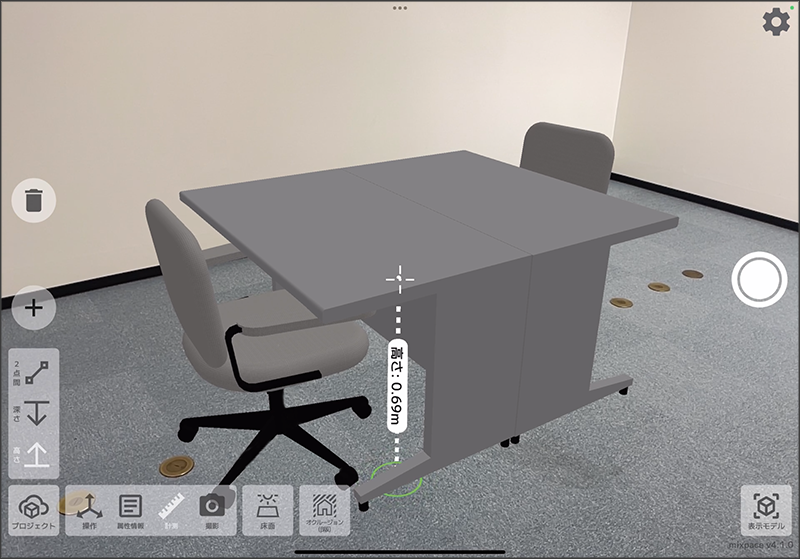

	2. 画面中央のポインター [+] を3Dモデルに重ねると、直下の床面からポイントした箇所までが破線で表示され、高さ距離が表示されます。

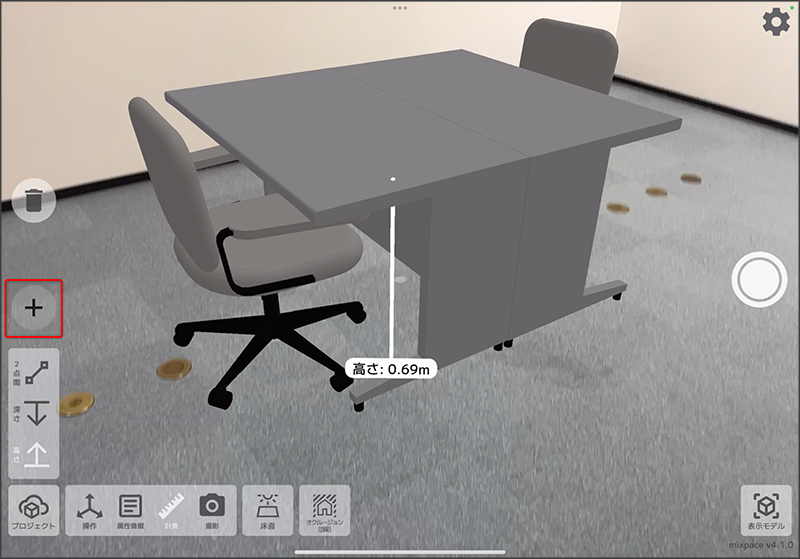

	3. 画面左の[+] をタップし確定すると、高さ距離が直下の床面付近に表示されます。 ※ポインターが3Dモデルに当たっていない間は[+] がタップできません。

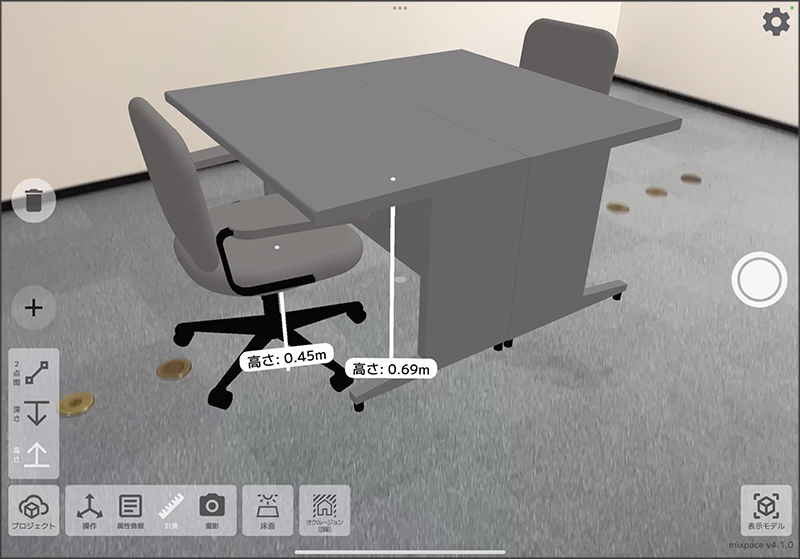

	4. 連続で複数計測することが可能です。
	※以下の場合、「iPadが認識している床面が指定座標の直下に見つかりません」とエラーが表示され、計測が出来ません。・3Dモデルが床面より下にある・iPadが床面を認識できていない

計測結果の削除

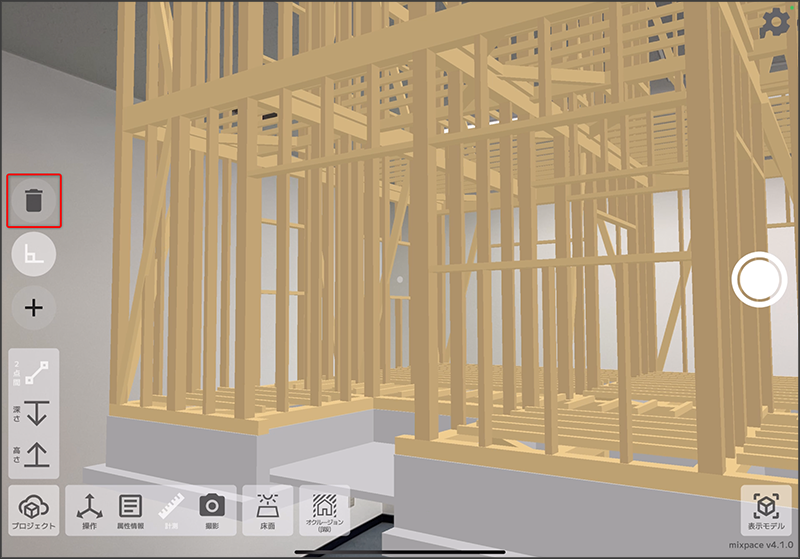

	画面左の[] （ゴミ箱のマーク）をタップすると、画面上に表示した計測結果がすべて削除されます。
