コントローラーでは [ スライド操作 ] と [ ステップ操作 ] と２つの方法で3Dモデルを操作できます。
[ スライド操作 ] については「コントローラーを使用したスライド操作」をご参照ください。
ステップ機能
コントローラーパネルから、変位量を指定してモデルを操作するモードへ移行することができます。
ステップ機能では、三段階の変位量で、「水平移動」「垂直移動」「回転」「拡大 / 縮小」を行えます。
また、拡大 / 縮小では現在の倍率も表示され、作業 / 表示したい倍率への調整が可能です。
|
|

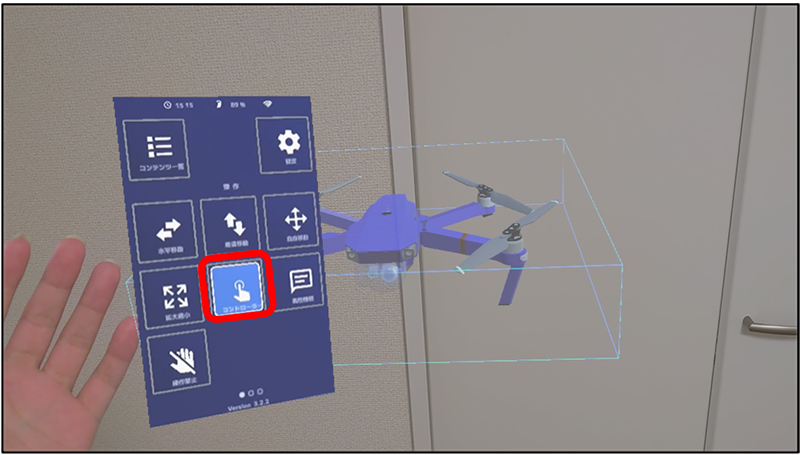

1. ハンドメニュー [ コントローラー ] のアイコンを選択します。 |
|
|
|

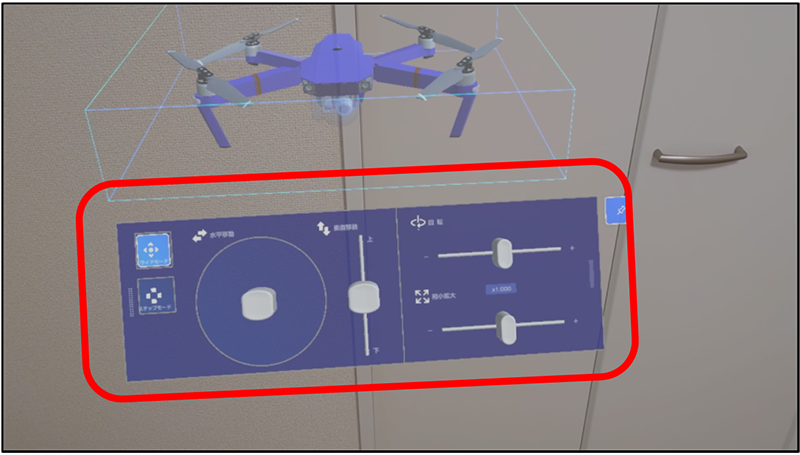

2. [ コントローラーパネル ] が表示されます。 |
|
|
|

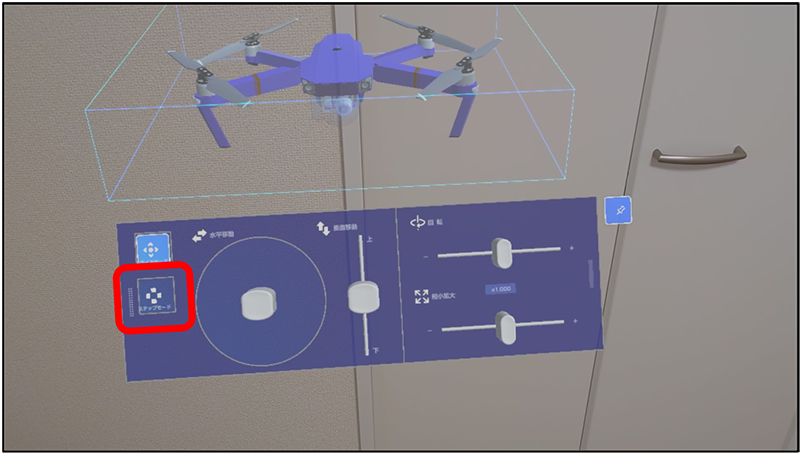

3. パネルの左側にある [ ステップモード ] を選択します。選択すると、 [ スライダモード ] から [ ステップモード ] にコントロールパネルが変化します。 |
|
|
|

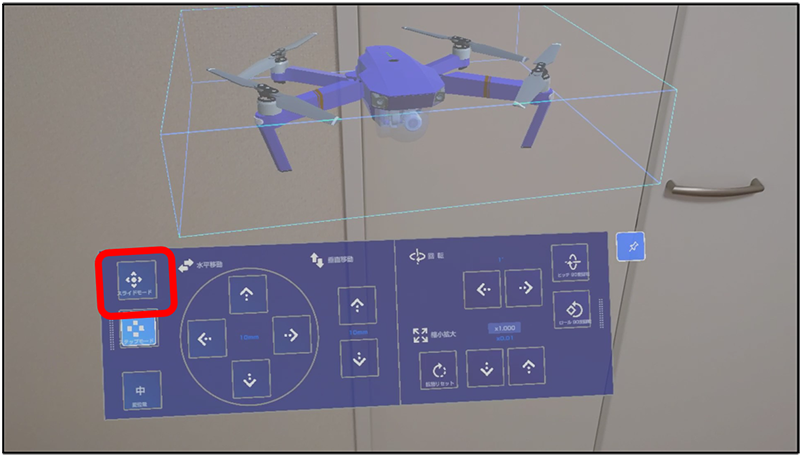

4. 同じ手順で、 [ スライドモード ] を選択すると、 [ スライドモード ] に戻すことができます。 |
|
|
|

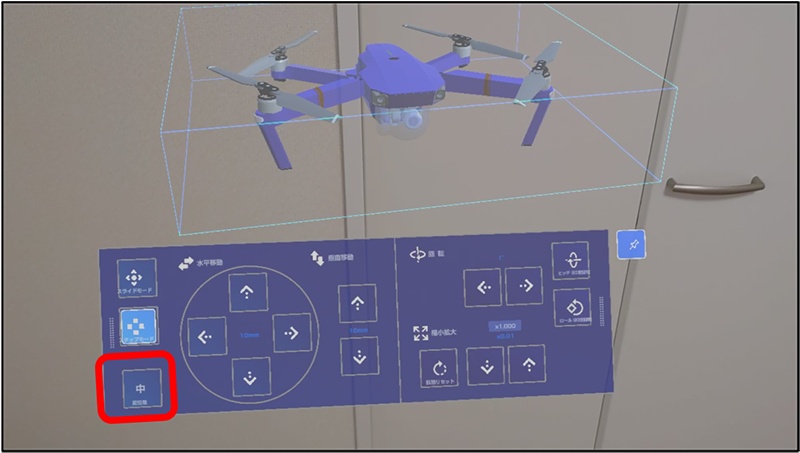

1. コントロールパネル左下の [ 変位量変更ボタン ] を押すと、 [ 大 ] [ 中 ] [ 小 ] の三段階の変位量が切り替わります。 |
|
|
|
||
4.8.1 水平移動 |
||
|
|
図中赤枠内にある上下左右方向の [ ステップ操作ボタン ] を押すと、 [ 変位量切り替えボタン ] で設定した値分、3Dモデルを前後左右水平に動かすことができます。 |
|
|
|
||
4.8.2 垂直移動 |
||
|
|

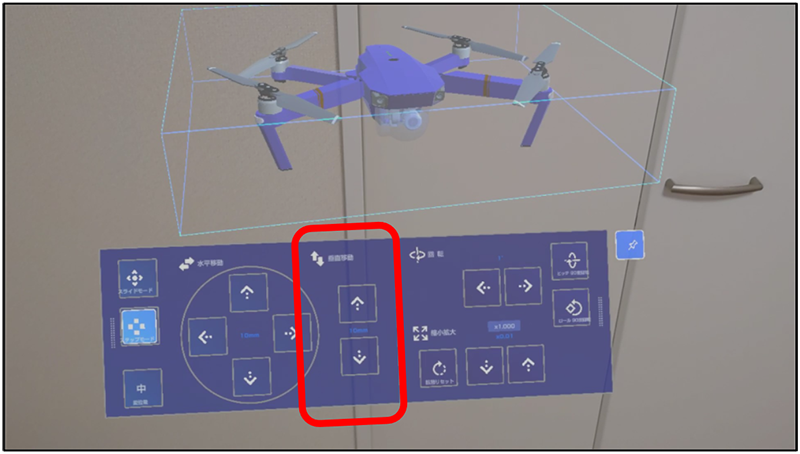

図中赤枠内にある上下方向の [ ステップ操作ボタン ] を押すと、 [ 変位量切り替えボタン ] で設定した値分、3Dモデルを垂直方向に動かすことができます。 |
|
|
|
図中赤枠内にある上下方向の [ ステップ操作ボタン ] を押すと、 [ 変位量切り替えボタン ] で設定した値分、3Dモデルを垂直方向に動かすことができます。 |
|
|
|
||
4.8.3 拡大縮小 |
||
|
|
1. 図中赤枠内にある上下方向の [ ステップ操作ボタン ] を押すと、 [ 変位量切り替えボタン ] で設定した値分、3Dモデルを拡大縮小することができます。 |
|
|
|

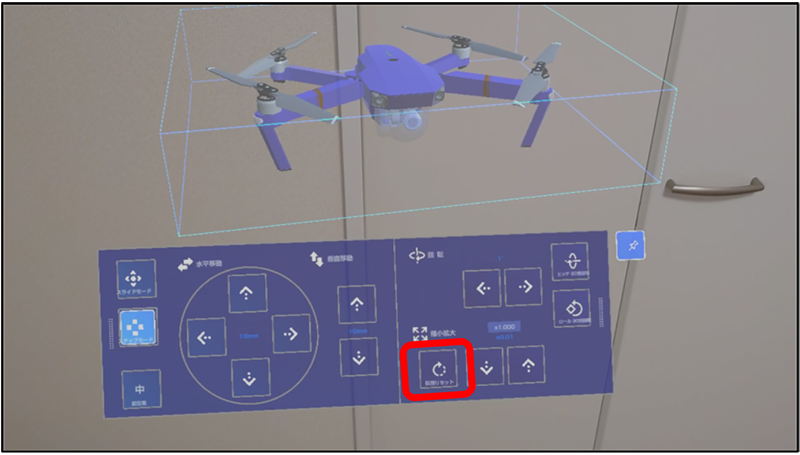

2. 図中赤枠の [ 倍率リセット ] を選択すると、拡大縮小がリセットされ等倍表示になります。
|
|
|
|
||
4.8.4 回転 |
||
|
|
1. 図中赤枠の左右方向の [ ステップ操作ボタン ] を押すと、 [ 変位量切り替えボタン ] で設定した値分、3Dモデルをヨー回転することができます。 |
|
|
|

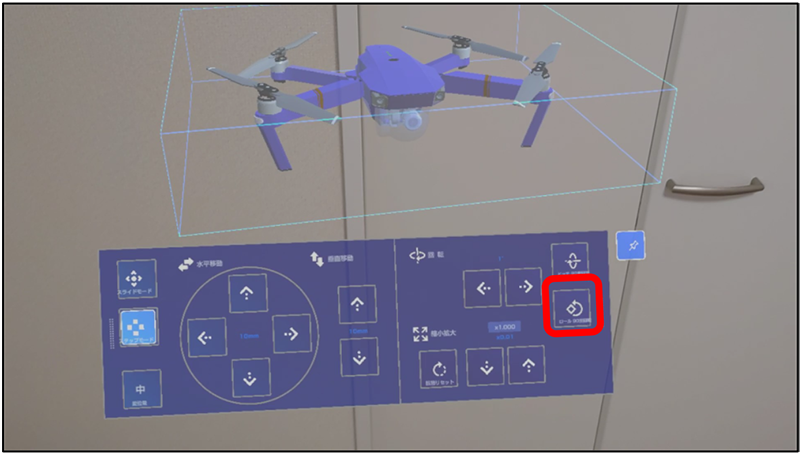

2. [ ロール90°回転 ] を選択すると、ロール90°回転します。
|
|
|
|

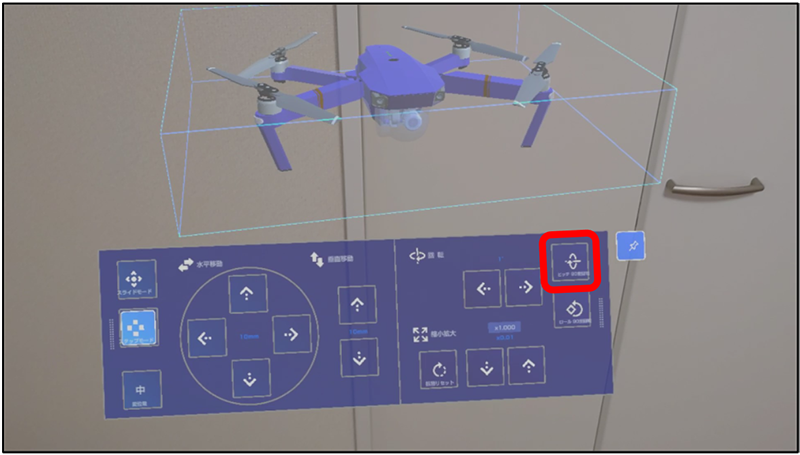

3. [ ピッチ90°回転 ] を選択すると、ピッチ90°回転します。 |
|
|
|
ARマーカーを利用し3Dモデルを配置した場合、コントロールパネルのステップ機能に [ 回転リセット ] が追加されます。 [ 回転リセット ] を選択すると、ARマーカー認識時の角度にリセットされます。 |
|
